聯 軸 器

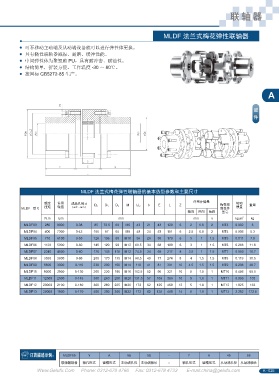

MLDF 法蘭式梅花彈性聯軸器

可不移動主動端及從動端設備就可以進行彈性體更換。
●
具有撓性聯軸器減振、耐磨、緩沖性能。
●
中間彈性體為聚氨酯 PU，具有耐沖擊、耐油性。
●
結構簡單，折裝方便。工作溫度 -30 ～ 80℃。
●
按國標 GB5272-85 生產。
●

A

MLDF 法蘭式梅花彈性聯軸器的基本選型參數和主要尺寸

額定 許用 成品孔徑 d D H M b E L Z 許用補償量 梅花型 轉動 重量
MLDF 型號 扭矩 轉速 ( 最小 - 最大 ) D 1 D 2 l 1: l 2 彈性件 慣量
軸向 徑向 角向 型號
N.m rpm mm mm o kg.m 2 kg
MLDF03 280 9000 0-38 85 72.5 60 M6 43 21 43 129 6 2 0.8 2 MT3 0.002 3
MLDF04 400 7300 0-42 105 87 65 M8 49 24 53 151 6 2.5 0.8 2 MT4 0.006 5.3
MLDF05 710 6100 0-55 126 106 80 M10 56 29 58 170 6 3 1 1.5 MT5 0.011 7.9
MLDF06 1120 5300 0-60 145 120 90 M12 60.5 34 68 189 6 3 1 1.5 MT6 0.266 11.8
MLDF07 2240 4500 0-80 170 145 115 M12 74.5 34 68 217 8 3.5 1 1.5 MT7 0.050 16.7
MLDF08 3550 3800 0-95 200 170 135 M14 98.5 40 77 274 8 4 1.5 1.5 MT8 0.119 30.5
MLDF09 5600 3300 0-110 230 200 150 M14 110 41 81 301 10 4.5 1.5 1.5 MT9 0.236 48.7
MLDF10 9000 2900 0-130 260 230 180 M16 112.5 52 96 321 10 5 1.5 1 MT10 0.456 69.5
MLDF11 12500 2500 0-145 300 260 200 M20 131.5 57 106 369 10 5 1.8 1 MT11 0.906 103
MLDF12 20000 2100 0-160 360 280 225 M20 172 62 125 469 12 5 1.8 1 MT12 1.825 163
MLDF13 25000 1900 0-170 400 280 240 M22 172 62 125 469 14 5 1.8 1 MT13 2.292 173.5

MLDF05 Y A 55 56 - Y A 45 56
聯軸器規格 軸孔形式 鍵槽形式 主動端孔徑 主動端軸長 - 軸孔形式 鍵槽形式 從動端孔徑 從動端軸長
