聯 軸 器

TM

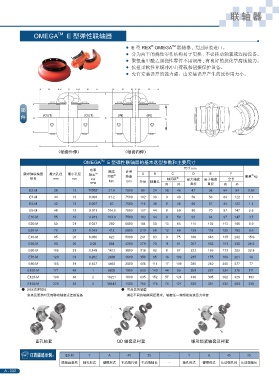

OMEGA E 型彈性聯軸器

E 型 REX OMEGA TM 聯軸器 , 美國原裝進口。
?
●
分為兩半的撓性零件結構易于更換 , 不必移動軸套或連接設備。
●
聚氨基甲酸乙脂撓性零件不用潤滑 , 有良好的抗化學腐蝕能力。
●
抗扭柔軟性靠緩沖沖擊荷載和扭振保護設備。
●
允許安裝誤差的能力強，由安裝誤差產生的反作用力小。
●

（軸套外伸） （軸套內伸）
TM
OMEGA E 型彈性聯軸器的基本選型參數和主要尺寸
尺寸 mm
功率 額定 許用
奧米伽聯軸器 最大孔徑 最小孔徑 額定 ① 扭矩 ① 轉速 A B C D E F 重量 kg
③
型號 mm mm KW 軸間距 ② 最大軸套 最小軸套 全長
RPM Nm rpm 外徑 軸套長 內 外 直徑 直徑 內 外
E2-M 28 13 0.002 21.5 7500 89 24 36 46 47 38 84 94 0.55
E3-M 34 13 0.004 41.2 7500 102 38 8 46 59 50 84 122 1.1
E4-M 42 13 0.007 62 7500 116 38 8 46 66 57 84 122 1.4
E5-M 48 13 0.011 104.5 7500 137 44 8 59 80 70 97 147 2.5
E10-M 55 13 0.011 163.8 7500 162 44 8 59 93 84 97 147 3.7
E20-M 60 21 0.027 260 6600 184 50 13 65 114 102 113 165 5.9
E30-M 75 21 0.043 412 5800 210 58 12 69 138 118 125 182 9.6
E40-M 85 26 0.066 622 5000 241 63 8 75 168 146 135 202 15.9
E50-M 90 26 0.09 864 4200 279 70 11 91 207 152 151 230 24.5
E60-M 105 31 0.148 1412 3800 318 82 8 97 222 165 173 262 32.8
E70-M 120 31 0.262 2486 3600 356 85 18 109 235 175 189 281 39
E80-M 155 31 0.467 4463 2000 406 114 17 149 286 240 245 377 77
E100-M 171 48 1 9605 1900 533 140 44 95 359 267 324 375 111
E120-M 190 48 2 19221 1800 635 152 57 124 448 305 362 429 193
E140-M 229 48 4 38442 1500 762 178 76 127 530 381 432 483 339
● 分體式彈性體 ● 可反裝的軸套
安裝及更換時無需移動軸套或連接設備 滿足不同的軸端間距要求，軸套任一端都能安裝壓力襯套

直孔軸套 QD 軸套及襯套 錐形鎖緊軸套及襯套

E5-M Y A 45 35 - Y A 45 35
聯軸器規格 軸孔形式 鍵槽形式 主動端孔徑 主動端軸長 - 軸孔形式 鍵槽形式 從動端孔徑 從動端軸長
A - 032
