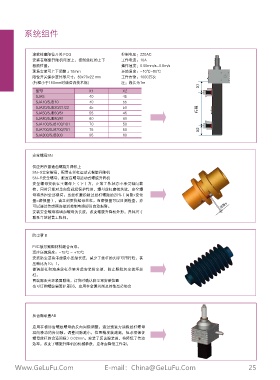

系統組件
滾輪柱塞限位開關 FCG 控制電壓：220AC
安裝在螺旋升降機尾罩上，控制絲杠的上下 工作電流：10A
極限位置。 操作速度：0.05mm/s-0.5m/s
現場安裝可上下調整±10mm 環境溫度：-10℃-80℃
限位開關保護罩外形尺寸：80x70x22 mm 工作壽命：1000萬次
(行程小于150mm時請咨詢技術部) 注：線長為1m
X1
型號 X1 X2
SJA5 40 45
SJA10/SJB10 40 55
SJA20/SJB20/21/22 45 50 行程
SJA50/SJB50/51 55 45
SJA80/SJB80/81 60 60
SJA100/SJB100/101 70 50
SJA200/SJB200/201 75 50 X2
SJA300/SJB300 95 60
安全螺母SN
僅應用在普通齒螺旋升降機上
SN-S安全螺母，配置在絲杠運動式螺旋升降機
SN-R安全螺母，配置在螺母運動式螺旋升降機
安全螺母安裝在主螺母上（下）方，正常工作狀態不承受軸向載
荷，同時只能對單向負載起保護作用，螺母絲杠磨損失效，安全螺
母將承擔全部載荷。當絲杠磨損超過絲杠螺距的20%（間隙x變化
量=磨損量），請立刻更換螺母絲杠。而磨損量可以目測檢查，亦 x
可以通過傳感器連接到控制電路即時自動報警。 間隙
安裝安全螺母將增加螺母的長度，改變螺旋升降機外形，具體尺寸
聯系當?shù)劁N售工程師。
防塵罩 B
PVC鍍層聚酯材料縫合而成。
適應環境溫度：-15℃ - +70℃
安裝防塵罩將考慮最小壓縮長度，減少了絲杠的實際可用行程，其
壓縮比為10：1。
普通絲杠和滾珠絲杠盡量考慮安裝防塵罩，防止顆?；覊m損壞絲
杠。
兩端需要夾環緊固聯結，訂貨時確認防塵罩安裝位置
也可訂購螺旋扁簧護罩BS，應用在金屬切削及其他惡劣場合
反齒隙裝置AB
應用在梯形齒螺紋螺母的反向間隙調整。通過預緊力消除絲杠螺母
雙向移動的齒間隙。調整間隙越小，位置精度就越高，但必須保證
螺母絲杠的合適間隙〉0.02mm。安裝了反齒隙裝置，將降低了傳動
效率，改變了螺旋升降機的機械參數，應考慮降低工作制。
